X-Işını Difraksiyonu (XRD)

X-Işını Difraksiyonu (XRD), kristal yapıya sahip malzemelerin faz analizi, kristal yapı tayini ve yapısal özelliklerinin incelenmesi için kullanılan bir tekniktir. X-ışınlarının numune ile etkileşmesi sonucu oluşan kırınım desenleri analiz edilerek malzemenin faz bileşimi, kristal yapısı, örgü parametreleri ve kristalit boyutu gibi bilgiler elde edilir.

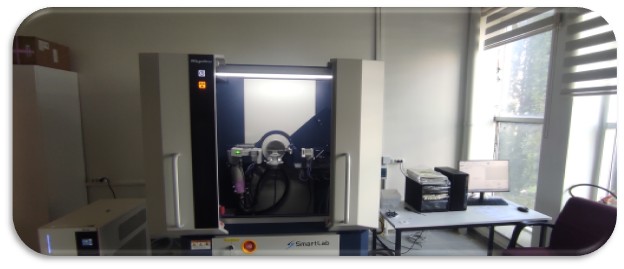

Cihaz Bilgileri

Marka: Rigaku

Model: Smartlab SE

Kurulum: Cu anotlu X-ışını tüpü (Cu Kα, λ ≈ 1.5406 Å) ile çalışan sistem, yüksek kararlılık ve tekrarlanabilirlik sunar. 6’lı otomatik örnek değiştirici (ASC) ile çoklu numune ölçümleri gerçekleştirilebilir. Refleksiyon (Bragg-Brentano), transmisyon ve ince film analizlerine yönelik paralel demet (PB, Parallel Beam) modu sayesinde farklı ölçüm geometrileri desteklenir. Sistem, χ (chi), φ (phi) ve Z eksenli örnek sahnesi ile çok eksenli hizalama imkânı sunarak doku (texture) ve kalıntı gerilme (residual stress) analizlerinin hassas şekilde yapılmasına olanak tanır. Dedektör tarafında yer alan D/teX Ultra 250 (DTEX-250) lineer dedektör, geniş aktif alanı (~250 mm) ve yüksek sayım hızı ile hızlı ve yüksek duyarlılıklı veri toplama imkânı sağlar. Yüksek çözünürlüklü ölçümler için Ge(220) çift yansımalı (2-bounce) monokromatör ile HRXRD analizleri gerçekleştirilebilir. Konfigürasyon; HRXRD, X-ışını yansıma (XRR), gerilme ve doku analizleri gibi ileri karakterizasyon tekniklerini destekleyecek optik ve mekanik altyapıya sahiptir.

Uygulama Alanları:

XRD sistemi; malzemelerin faz analizi ve kantitatif faz tayini, kristal yapı ve örgü parametrelerinin belirlenmesi, kristalit boyutu ve mikrogerinim hesaplamaları ile ince film ve kaplama karakterizasyonu gibi geniş bir analiz yelpazesi sunar. Jeoloji ve madencilikte mineral faz tanımlaması, seramik, metal, polimer ve kompozit malzemelerin yapısal analizi ile ilaç ve biyomalzemelerde kristal yapı incelemeleri başlıca uygulama alanları arasındadır. Ayrıca nanomalzemelerin kristalografik özelliklerinin belirlenmesi ve kalite kontrol süreçlerinde rutin analizler için etkin şekilde kullanılmaktadır.
